概述
產品用途
該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪?nbsp;電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其 它電器設備的安全運行.電抗器與電容器相串聯后，能有效地吸收電網諧波，改善 系統的電壓波形，提高系統的功率因數，并能有效抑制合閘涌流及操作過電壓，有
效地保護了電容器。
結構
●該電抗器分為三相和單相兩種，均為鐵芯干式。
●鐵芯采用優質低損耗硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧布板 作間隔，以保證電抗器氣隙在運行過程中不發生變化。
●線圈采用 F級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的 美感且有較好的散熱性能。
●電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化等一系列工藝 流程，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音， 而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
●電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
●外露部件均采取了防潮防塵處理，引出端子采用鍍錫銅管端子。
●該電抗器具有體積小、重量輕、外觀美等優點。

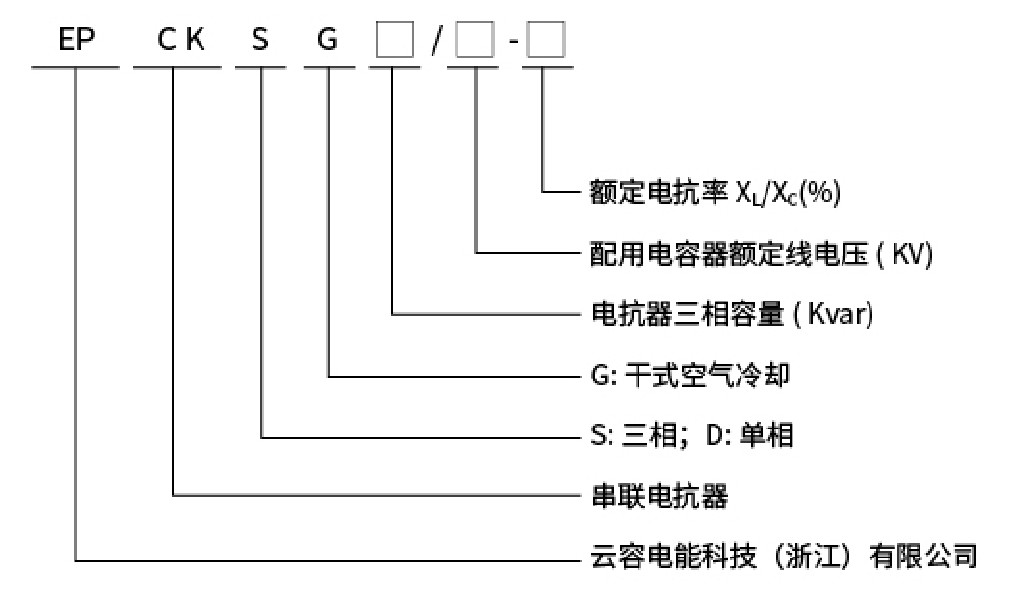

型號含義
串聯電抗器與電容器組的接線方式
技術性能參數
可用于400V、660V 等系統。
額定絕緣水平3KV/min。
電抗器各部位的溫升限值：鐵芯和電圈溫升均不超過90K。 電抗器噪聲不大于45dB。
電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。 三相電抗器的任意兩相電抗值之差不大于±3%。
耐溫等級 F級(155℃)。
使用條件
海拔高度不超過1000米。
運行環境溫度-25℃~+45℃,相對濕度不超過90%。 周圍無有害氣體，無易燃易爆物品。
周圍環境應有良好的通風條件。
訂貨參數
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.3/0.45-6 | 180x180x155 | 100x8 |
2 | EPCKSG-0.6/0.45-6 | 180x180x155 | 100x80 |
3 | EPCKSG-0.9/0.45-6 | 180x180x155 | 100x80 |
4 | EPCKSG-1.2/0.45-6 | 250x190x190 | 150x85 |
5 | EPCKSG-1.5/0.45-6 | 250x190x190 | 150x85 |
6 | EPCKSG-1.8/0.45-6 | 250x210x200 | 150x100 |
7 | EPCKSG-2.1/0.45-6 | 250x210x200 | 150x100 |
8 | EPCKSG-2.4/0.45-6 | 250x215x205 | 150x105 |
9 | EPCKSG-2.7/0.45-6 | 310x210x235 | 150x105 |
10 | EPCKSG-3.0/0.45-6 | 310x210x235 | 200x100 |
11 | EPCKSG-3.6/0.45-6 | 310x220x255 | 200x100 |
12 | EPCKSG-4.2/0.45-6 | 310x220x255 | 200x110 |
13 | EPCKSG-4.8/0.45-6 | 310x220x255 | 200x110 |
14 | EPCKSG-5.4/0.45-6 | 310x230x255 | 200x120 |
15 | EPCKSG-6.0/0.45-6 | 310x230x255 | 200x120 |
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.35/0.45-7 | 180x180x155 | 6100x80 |
2 | EPCKSG-0.7/0.45-7 | 180x180x155 | 7100x80 |
3 | EPCKSG-1.05/0.45-7 | 250x190x190 | 8150x85 |
4 | EPCKSG-1.4/0.45-7 | 250x190x190 | 19150x85 |
5 | EPCKSG-1.75/0.45-7 | 250x190x190 | 150x85 |
6 | EPCKSG-2.1/0.45-7 | 250x215x205 | 150x105 |
7 | EPCKSG-2.45/0.45-7 | 250x215x205 | 150x105 |
8 | EPCKSG-2.8/0.45-7 | 310x210x235 | 200x100 |
9 | EPCKSG-3.15/0.45-7 | 310x210x235 | 200x100 |
10 | EPCKSG-3.5/0.45-7 | 310x210x235 | 200x100 |
11 | EPCKSG-4.2/0.45-7 | 310x210x235 | 200x100 |
12 | EPCKSG-4.9/0.45-7 | 310x230x255 | 200x120 |
13 | EPCKSG-5.6/0.45-7 | 310x230x255 | 200x120 |
14 | EPCKSG-6.3/0.45-7 | 310x240x255 | 200x130 |
15 | EPCKSG-7.0/0.45-7 | 310x240x255 | 200x130 |
說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準.◎尺寸為單位上下出線方式。
訂貨參數
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.3/0.48-6 | 180x180x155 | 100x80 |
2 | EPCKSG-0.6/0.48-6 | 180x180x155 | 100x80 |
3 | EPCKSG-0.9/0.48-6 | 180x180x155 | 100x80 |
4 | EPCKSG-1.2/0.48-6 | 250x190x190 | 150x85 |
5 | EPCKSG-1.5/0.48-6 | 250x190x190 | 150x85 |
6 | EPCKSG-1.8/0.48-6 | 250x210x200 | 150x100 |
7 | EPCKSG-2.1/0.48-6 | 250x210x200 | 150x100 |
8 | EPCKSG-2.4/0.48-6 | 250x215x205 | 150x105 |
9 | EPCKSG-2.7/0.48-6 | 250x215x205 | 150x105 |
10 | EPCKSG-3.0/0.48-6 | 310x210x235 | 200x100 |
11 | EPCKSG-3.6/0.48-6 | 310x210x255 | 200x100 |
12 | EPCKSG-4.2/0.48-6 | 310x220x255 | 200x110 |
13 | EPCKSG-4.8/0.48-6 | 310x220x255 | 200x110 |
14 | EPCKSG-5.4/0.48-6 | 310x230x255 | 200x120 |
15 | EPCKSG-6.0/0.48-6 | 310x230x255 | 200x120 |
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.35/0.48-7 | 180x180x155 | 100x80 |
2 | EPCKSG-0.7/0.48-7 | 250×180x185 | 100x70 |
3 | EPCKSG-1.05/0.48-7 | 250x180x185 | 150x70 |
4 | EPCKSG-1.4/0.48-7 | 250x190x190 | 150x85 |
5 | EPCKSG-1.75/0.48-7 | 250x190x190 | 150x85 |
6 | EPCKSG-2.1/0.48-7 | 250x215x205 | 150x105 |
7 | EPCKSG-2.45/0.48-7 | 250x215x205 | 150x105 |
8 | EPCKSG-2.8/0.48-7 | 310x210x235 | 200x100 |
9 | EPCKSG-3.15/0.48-7 | 310x210x235 | 200x100 |
10 | EPCKSG-3.5/0.48-7 | 310x210x235 | 200x110 |
11 | EPCKSG-4.2/0.48-7 | 310x210x235 | 200x110 |
12 | EPCKSG-4.9/0.48-7 | 310x230x255 | 200x120 |
13 | EPCKSG-5.6/0.48-7 | 310x230x255 | 200x120 |
14 | EPCKSG-6.3/0.48-7 | 310x240x255 | 200x130 |
15 | EPCKSG-7.0/0.48-7 | 310x240x255 | 200x130 |
說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準.◎尺寸為單位上下出線方式。
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.6/0.48-12 | 180x180x185 | 150x70 |
2 | EPCKSG-1.2/0.48-12 | 250x190x190 | 150x85 |
3 | EPCKSG-1.8/0.48-12 | 250x215x205 | 150x105 |
4 | EPCKSG-2.4/0.48-12 | 250x215x205 | 150x105 |
5 | EPCKSG-3.0/0.48-12 | 310x210x235 | 200x100 |
6 | EPCKSG-3.6/0.48-12 | 310x210x235 | 200x100 |
7 | EPCKSG-4.2/0.48-12 | 310x220x255 | 200x110 |
8 | EPCKSG-4.8/0.48-12 | 310x220x255 | 200x110 |
9 | EPCKSG-5.4/0.48-12 | 310x230x255 | 200x120 |
10 | EPCKSG-6.0/0.48-12 | 310x230x255 | 200x120 |
11 | EPCKSG-7.2/0.48-12 | 310x240x255 | 200x130 |
序號 | 型號 | 外形尺寸 | 安裝尺寸 |
1 | EPCKSG-0.7/0.48-14 | 180x180x185 | 150x70 |
2 | EPCKSG-1.4/0.48-14 | 250x190x190 | 150x85 |
3 | EPCKSG-2.1/0.48-14 | 250x215x205 | 150x105 |
4 | EPCKSG-2.8/0.48-14 | 250x215x205 | 150x105 |
5 | EPCKSG-3.5/0.48-14 | 310x210x235 | 200x100 |
6 | EPCKSG-4.2/0.48-14 | 310x210x235 | 200x100 |
7 | EPCKSG-4.0/0.48-14 | 310x220x255 | 200x110 |
8 | EPCKSG-5.6/0.48-14 | 310x220x255 | 200x110 |
9 | EPCKSG-6.3/0.48-14 | 310x230x255 | 200x120 |
10 | EPCKSG-7.0/0.48-14 | 310x230x255 | 200x120 |
11 | EPCKSG-8.4/0.48-14 | 310x240x255 | 200x130 |
說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準?！虺叽鐬閱挝簧舷鲁鼍€方式。
